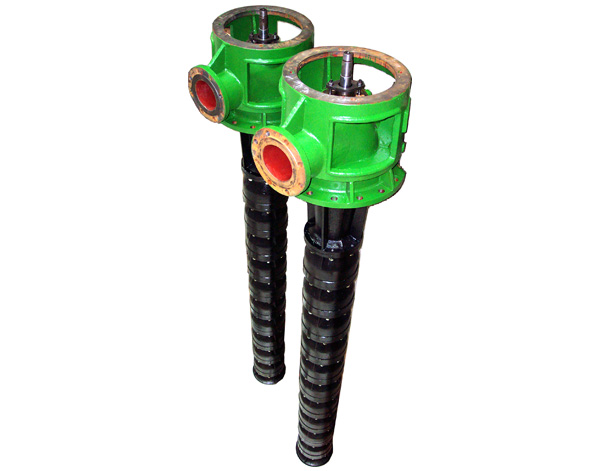

QNLP(D)型凝结水泵

商品编号: 2003

上架时间: 2013-07-26

流量(Q): 85~1940m³/h

使用温度(T): 常温~90℃(特殊要求可达到120℃)

扬程(H): 48~360m

点击下载参数文档

  • 产品详细

概述:
  凝结水泵为综合国内外先进制造技术,结合国内发电机组技术特点改进设计,提高效率和抗汽蚀性能的标准系列产品。效率高,维护操作方便,运行可靠,节能显著,专用于25MW~600MW发电机组凝汽器系统凝结水。也可用于NPSH或安装基面受限制的石油化工流程中输送物化性能类似水的介质。



性能范围:
流量Q=85~1940m3/h
扬程H=48~360m
温度T:常温~90℃(特殊要求可达到120℃)



型号意义:
QNL(P)(D)(S)1100-290
Q—企业标识
NL—立式凝结水泵
(P)—泵的轴向推力由泵本体承受,电机不承受来自泵的轴向推力。
无“(P)”标识时,轴向推力全部由电机承受。
(D)—泵的导叶采用径向式导叶。
无“(D)”标识时,导叶采用空间导叶。
(S)—泵的首级叶轮为双吸式结构。
无“(S)”标识时,首级叶轮为单吸式结构。
1100—额定流量为1100m3/h
290 —额定扬程为290m



结构特征:
  QNL(P)(D)(S)系列泵为立式多级筒袋式结构,泵筒体按全真空设计。根据性能参数,设计了6种结构型式:
1、QNL型,各级之间用导流壳连接,首级叶轮为单吸闭式结构,根据工况要求设有诱导轮,提高抗汽蚀性能。
2、QNLP型,各级之间用导流壳连接,首级叶轮为单吸闭式结构,根据工况要求设有诱导轮,提高抗汽蚀性能。泵的轴向推力由泵本体承受,电机不承受来自泵的轴向推力。
3、QNLS型,各级之间用导流壳联接,首级叶轮为双吸式结构,采用双螺旋壳压水室,提高抗汽蚀能力。
4、QNLPS型,各级之间用导流壳联接,首级叶轮为双吸式结构,采用双螺旋壳压水室,提高抗汽蚀能力。泵的轴向推力由泵本体承受,电机不承受来自泵的轴向推力。
5、QNLD型,采用径向式导叶,各级之间用中段联接。首级叶轮为双吸结构。泵的轴向推力全部由电机承受。
6、QNLPD型,采用径向式导叶,各级之间用中段联接。首级叶轮为双吸式结构,压水室为双螺旋壳结构,水力模型优化设计,能够自动平衡叶轮内部的轴向力,有宽的高效率运行范围和良好的抗汽蚀性能。泵的轴向推力由泵本体承受,电机不承受来自泵的轴向推力。
  泵的吸入与吐出接口分别位于泵筒体和吐出座上,二者可以做180°、90°等多角度变位。泵内设有多处水润滑轴承,用以承受转子径向力。



泵的轴向推力平衡有两种结构:
  第一种:由电机内部的推力轴承承受全部轴向力;
  第二种:泵的轴向推力由泵本体承受,电机不承受来自泵的轴向推力。推力轴承体采用自有专利技术,节能、维护方便。
  轴端密封根据工程要求,设计采用填料密封或机械密封。
  机械密封采用自有专利技术,集装式、双端面、平衡型结构,拆装方便,在轴封处装有可更换的轴套来保护泵轴。
